枪手的眼镜:全息衍射瞄准镜

2014-06-07 16:34:04 点击: 来源: 网络转载 反馈
导读:全息瞄准镜的屏幕是一块全息照片,上面记录着通过分划板的透射光波的振幅和位相等全部信息。当然这个分划板是不会装在瞄准镜里的,它只是在工厂生产全息瞄准镜时拿来拍摄全息照片用的。

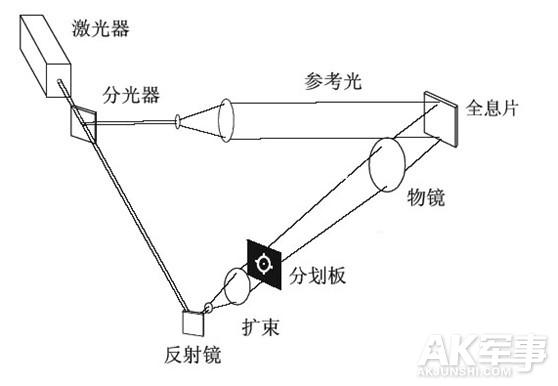

拍摄的方式是这样的:

激光器发出激光被分光器分为两束,其中一束经过透镜组括束并准直成平行光,作为参考光直接照射到全息感光底片上;而令一束光则经过括束后作为照明光照射到分划板上,从分划板上的透明部分透过后,再由透镜校正成平行光,最后也照射到全息感光底片上,这样就完成了对分划板的全息图像的拍摄。在拍摄过程中对整个光路系统中的每个原件的位置、角度都有是有很严格的要求。

全息照片拍出来了,可是要怎么才能看到全息图像呢?其实也不难,只要用一束与拍摄时的参考光相同波长的平行光线,以与参考光当时照射在全息感光底片的角度相同的入射角度作为再现光照射到全息片上,经过衍射后再从全息片的后方射出。而从全息片后方射出的光线就能再现出当初拍摄时照射在分划板上的光线落到全息底片时候的信息,包括频率、方向等等。人眼在全息片的后方接收到这些光线时就会上当受骗,认为自己看到了分划板,但实际上那是全息片的+1级衍射波产生的分划板的虚像。又因为全息片显像时从全息片后方射出的光是能完全再现当初拍摄时照射到全息胶片上的光的光路的,而初拍摄时透过分划板的光线是经过透镜调校成平行光后才照射到全息胶片上的,那么这个光路一旦被再现,人眼收到的也就是一束平行光,因此人眼也就会认为自己看到的像是在无限远的距离上。
