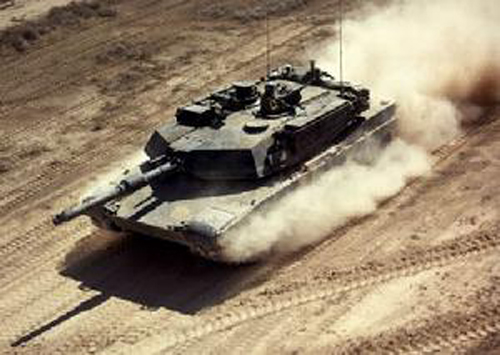

结构
M1在正面部分装有先进的乔巴姆装甲。自1988年6月开始,新生产的M1A1在车体前部加装贫铀装甲。经过特殊处理的这种新型装甲,强度是原先的5倍。在海湾战争中,参战的M1A1坦克多数换装了贫铀装甲,实战证明效果非常成功。
M1坦克采用了隔仓措施,用装甲隔板将炮塔内尾仓和乘员舱分隔开,能有效避免二次效应对乘员的伤害。
武器配置
M1基本型的主炮为1门北约制式105mm M68E1式线膛炮,与M60坦克的M68炮有所不同。该坦克105mm炮弹基数是55发,其中44发装在炮塔尾舱内。
M68E1火炮除了可发射M60坦克制式炮弹外,还可发射新研制的M735曳光尾翼稳定脱壳穿甲弹、M774曳光尾翼稳定脱壳穿甲弹、M883曳光尾翼稳定脱壳贫铀弹芯穿甲弹和M737TPDS教练弹。
辅助武器为1挺M240式7.62mm并列机枪,以及炮塔顶装填手舱口处1挺M240式7.62mm机枪和车长指挥塔上一挺M2式12.7mm机枪。炮塔前部两侧各装有6管M250烟幕弹发射器,车上还装有发动机热烟幕施放装置。
为降低成本,而又不太多地降低火控性能,M1基本型没有配备独立的车长瞄准镜,车长不能超越炮长独立地搜索、识别和瞄准目标;炮长主瞄准镜水平向未稳定,仅向低向独立稳定;减少了弹道数据的自动输入,仅用4种主要自动输入的弹道传感器,其他弹道数据参数需要手工输入。所有这些措施较有效地控制了火控系统的成本,实际成本仅为整车成本的20%。
