总体布置为，车体由前至后分为三个部分，前部为驾驶室及发动机和变速箱，驾驶室在车体前部左侧，驾驶员后部设副驾驶员席，中部为炮身支架和火炮，后部为发 电机、燃油箱、火炮操纵装置。火炮炮管向后。车体的最后设2个登车梯，车体的装甲厚度不详，估计在10毫米上下，可防轻武器的攻击。

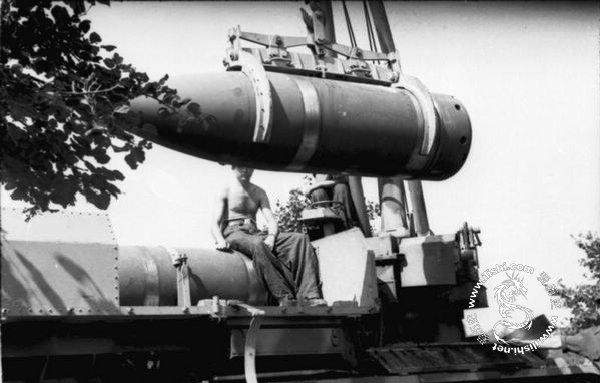

火炮和炮弹，是“卡尔”600自行迫击炮的最重要的组成部分和威力所在。火炮为口径600毫米的迫击炮(臼炮)，身管长为8．44倍口径，为5．064 米，弹丸为后装式。600毫米追击炮的高低射界为0～70度，一般常在55—70度范围内射击。火炮方向射界只有左右各4度。规定射速为6发／小时，即每 10分钟发射1发炮弹。要用吊车将2吨重的炮弹头吊到炮尾的弹槽内，再用专门的推弹杆推弹入膛，然后再将发射药推入炮膛。
由于口径巨大，其炮弹的个头和重量也十分了得。600毫米炮最初用的弹丸为混凝土贯穿弹，弹头长2．51米，重为2．17吨，内装270千克炸药。采用1 装药时，射程为2 840米；采用4装药时，初速为220米／秒，射程达4 320米。到了1942年，为了增大射程，又研制出轻型混凝土贯穿弹，弹头重1 700千克，内装炸药220千克，采用9装药时，最大射程可达到6640米。发射600毫米混凝土贯穿弹时，可以贯穿2．5米厚的强化混凝土工事，然后爆 炸，其威力之大可见一斑。
