RPG-43式反坦克手榴弹教学模型的剖面展示
RPG-43式反坦克手榴弹全弹长383毫米,战斗部直径93毫米,重量1200克,内装612克TNT炸药。比起普通的手榴弹,它的质量很大,所以需要很大的臂力才能投远,一般体力的士兵投掷距离在15-20米左右。由于投不远加上爆炸威力大,士兵在投出后必须隐蔽。

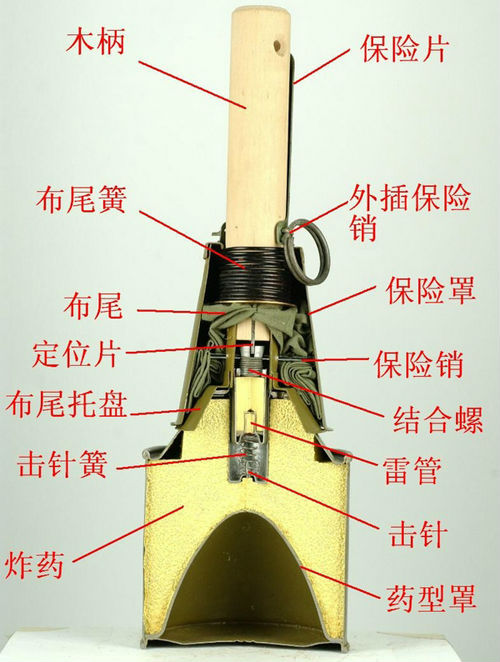

从上图可以看到RPG-43式反坦克手榴弹内部主要零件的结构和相互位置。在这里击针和雷管之间用击针簧隔开,雷管底部有螺纹与结合螺螺接,平时雷管通过保险销和定位片固定,构成平时保险。保险罩和布尾托盘之间压有保持弹体稳定飞行用的布尾,布尾用布尾簧压紧。保险罩通过外插保险销和保险片与木柄之间互相固定。
