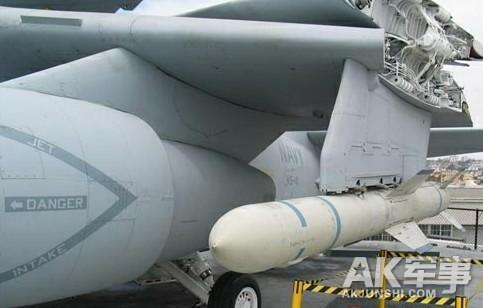

S-3"维京"反潜机 挂载导弹
S-3B飞机上装AYS-1声音信号处理机,它是普鲁坦斯公司的产品;采用改进了的桑德斯公司的AN/OL-320/AYS数据处理记忆组,它与国际商业机器公司的AN/UYS-1实行一体化;采用改进了的斯巴利·尤尼凡克公司的AYK-10A(V)大气数据计算机,它与“鱼叉”空-舰导弹及其它新的控制系统相连接;装有经过改进的电子支援测量系统;还装有赫兹尔坦公司的AN/ARP-78声纳浮标接收机系统,精密回声公司的AN/AQH-7模拟磁带记录仪,丘比克公司的AN/ARS-2声纳浮标参考系统和得克萨斯仪表公司的AN/APS-137(V)I雷达。同时采用反向合成孔径雷达技术和经过改进的古德伊尔公司的AN/ALE-39箔条弹/红外曳光弹撒布系统;装有国际商业机器公司的AN/ALR-76电子支援系统,供携带麦克唐纳·道格拉斯公司“鱼叉”远距空舰导弹的设备,供将来使用先进导航和通讯系统(包括全球定位系统和联合战术信息分配系统)的设备。
S-3A的分隔式武器舱内备有BRU-14/A炸弹架,可装4个MK36空投水雷,4枚MK46鱼雷(上图),4颗MK82炸弹,2颗MK57或4颗MK54深水炸弹,或者装4颗MK53水雷。BRU-11/A炸弹架安装在两翼下外挂架上,可带SUU-44/A照明弹发射器,MK52、MK55或MK56水雷,MK20集束炸弹,Aero 1 D副油箱,或两个LAU-68A、LAU-61/A、LAU-69/A或LAU-10A/A型火箭巢。也可以把TER-7弹射式3弹挂架装到BRU-11/A炸弹架上,能带3个火箭巢,照明弹发射器,MK20集束炸弹,MK82炸弹,MK36空投水雷,或在两翼下带MK76-5或MK106-4训练弹。
第一个批量生产型号为S-3A。该型号采用AN/ALR-47型ECM电子战系统,具有ESM/ELINT/RWR (电子支援/电子情报收集/雷达侦测)3种功能。ESM电子支援测试系统用于主要是用於潜水舰的探测及识别,ELINT电子情报收集系统能判断无线电辐射的种类及来源,RWR雷达侦察系统能分析敌方无线电的威胁度,进而发出响应警报。
该机使用的搜索雷达是AN/APS-116型,具有移动目标识别能力。机身尾部装有磁异常探测装置,机内可装60发的声纳浮标。此后发展了US-3A 通用运输型,KS-3A加油机型,ES-3A电子侦察型。
S-3A停产后,所有制造工装都暂时封存。1980年初,美国海军对通用运输型US-3A和加油机KS-3A的验证型进行了鉴定试飞。1982年有三架早期生产的S-3A型飞机被改装成了US-3A型。
