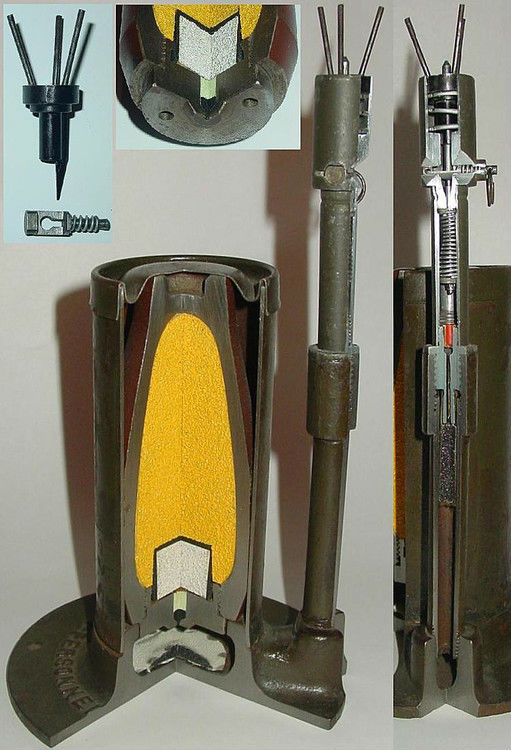

美制M2跳雷剖面图
当然，美国人不会满足于现状，很快他们又开发出一种新型的跳雷——M26跳雷。M26跳雷的设计也可以称得上是别出心裁，外形呈圆柱形，由抛射筒、雷体、炸药、抛射药等部分组成。抛射筒是用铝材压铸而成，雷体表面有 4条垂直加强筋，其战斗部为圆形，这样可以最大程度的保证其杀伤破片均匀的飞散。M26地雷直径79MM，高145MM，全重为一公斤，体积和重量都不大，便于士兵携带。战斗部内装170克B炸药，另有1.5克的特屈儿扩爆药。该地雷使用压、绊两用引信，带有4条长度为6.1米的绊线，无论敌人触碰到任何一条绊线都会引发地雷动作。M26跳雷是一种比较先进的地雷，该雷的训练型M35 可重复装填和使用。
