机舱构造

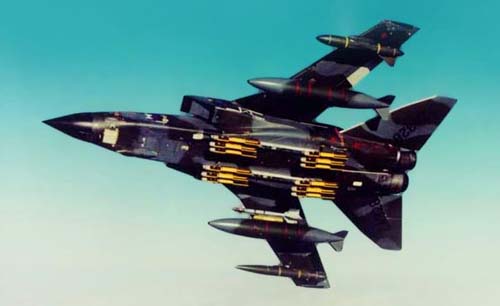

该机为串列双座，两侧“狂风”机翼为可变后掠悬臂式上单翼。机翼翼根段为固定段，其前线后掠角为60度；活动段后掠角可由人工控制在25度至67度间变化，带全翼展襟副翼及前缘缝翼。铝合金整体加强蒙皮，尾翼为全动升降副翼，内置式方向舵，采用电传操纵系统。后机身内并排安装两台涡轮风扇发动机，进气道位于翼下机身两侧。有空中加油受油装置，对地攻击型的受油探管在机身右侧座舱附近，防空截击型则在机身左侧。后机身上部两侧各装有一块减速板，即空气刹车，在高速飞行中打开它可使飞机迅速减速。该机座舱两个座位前后串置，均采用马丁·贝克Mk.10A零零弹射座椅，可在零高度和速度0～1166千米/小时范围内完成救生。前风挡有防冰电热薄膜，内侧防雾。中央风挡防弹。机上有两套独立的液压系统，每台发动机驱动一套，压力为276×105帕（281千克/平方厘米）。该系统可操纵机翼、襟翼、缝翼、扰流板、减速板、全动平尾、方向舵、起落架和受油探管。两套系统有机械交联装置，可由一台发动机驱动。若两台发动机均熄火，第一套系统中有电动应急泵，仍能保证发动机冷点火。隔断阀可确保液压油的漏失超过安全界限。电源包括一套115/200伏400赫三相交流电源及一套28伏直流电源。飞行控制采用了数字式余度电传操纵飞行控制系统，称之为控制增稳系统(CSAS）。仅原型机上装有机械备份系统，在生产型上装纯电传操纵系统。
